一、用途描述
1.本设备切割速度快，坡口角度准确。切割面光滑，精度高。
2.本设备可特别为专业用途定做，可切割超大口径（1.2-8m）的大厚度钢管，本设备既可横卧式切割，也可立式切割，切割面保证与管子轴线垂直。
二、同类产品比较
（一）与手摇式比较：
手摇式钢管切割机，切割精度最差，切割起点和终点不能重合，这里不多做说明。优点：一些不易电机工作的场合可以用。
（二）与磁力式自动切割机比较：
磁力式是利用磁力小车做行走机械，实现了自动切割。不足：
1.对钢管椭圆度不好的情况下，磁力小车沿管壁走，行走路径改变，特别是大口径钢管，焊接后椭圆度很难保持很好，切割效果不好。
2.在表面有涂层等情况下，磁力减少，无法克服自重，磁力式无法工作。
3.在切割螺旋管时，磁力式也容易掉下来，原因与2相同，主要是磁力场骤然改变，磁力小车在经过螺旋管的焊缝处易掉下来。
4.有厂家针对磁力式可能下落这一缺点，可外配固定链条等机构，但仍然不能解决由于管径误差与椭圆误差带来的切割精度的损失。
（三）与链条式自动切割机比较：
链条式自动切割机，克服了磁力式自动切割机切割过程中掉下来的缺点，但链条节与节之间有空隙，使用链条作为轨道，很难保证切割精度。钢管口径越大，误差越大。
以上三种市场上主流的切割机，都有的不足就是对管径误差与椭圆误差不能进行自动补偿，切割管径越大，切割误差越大。
三、产品特点
1.用于切割时，切割面保证垂直轴线。
2.切割速度0-800mm/min。
3.切割坡口角度可调。
4.切割旋转方向可调，也可外接远程遥控按钮控制切割旋转方向。
5.柔性轨道——一种轨道适用于多种管径。
6.安装操作简便——一名操作者即可安全操作。
7.管径误差和椭圆误差可自动补偿。
8.不受钢管有无外涂层限制。
9.本设备可切割超大厚度。大口径：1.2-8m的管道。
10.切割方式：既可横卧式切割，也可立式切割大口径管道。
11.本产品为专利产品。
四、产品外形

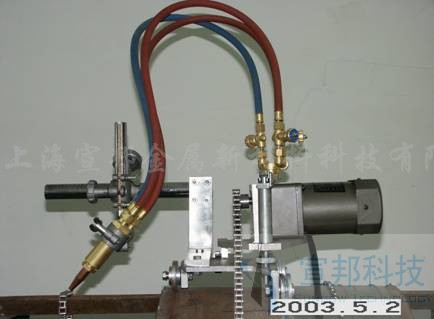

图1 钢管自动切割机(直切)
图2 轨道

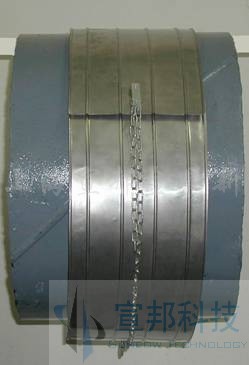

图3 轨道及固定用链条

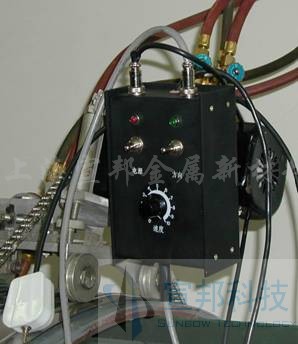

图4 自动切割的指控箱（可外接远程遥控按钮）

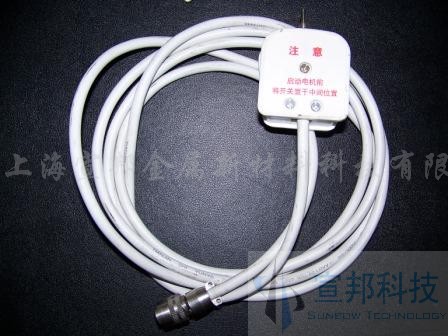

图5 外接远程遥控按钮控制切割旋转方向
图6 切割机小车与轨道的配合
五、工艺参数
以下工艺参数为经验数据，供客户参考。
|
管壁厚度mm |
割嘴号 |
喉径 |
切割速度mm/min |
乙炔压力Mpa |
切割氧压力Mpa |
切割氧耗量m3/h |
|
5-10 |
00 |
0.68 |
600-450 |
>0.03 |
0.9-1.3 |
0.9-1.3 |
|
10-20 |
0 |
0.1 |
480-380 |
>0.03 |
1.3-1.8 |
1.3-1.8 |
|
20-40 |
1 |
1.2 |
400-320 |
>0.03 |
2.5-3 |
2.5-3 |
|
40-60 |
2 |
1.4 |
380-280 |
>0.03 |
3-4 |
3-4 |
轨道参数
|
轨道规格 |
长度（m） |
适用管径（mm） |
|
XBZQ-1G-35 |
1.2 |
250-350 |
|
XBZQ-1G-50 |
1.6 |
300-500 |
|
XBZQ-1G-60 |
1.9 |
400-600 |
|
XBZQ-1G-80 |
2.5 |
500-800 |
|
XBZQ-1G-110 |
3.5 |
700-1100 |
|
XBZQ-1G-180 |
5.5 |
1000-1800 |
|
XBZQ-1G-250 |
8 |
1500-2500 |

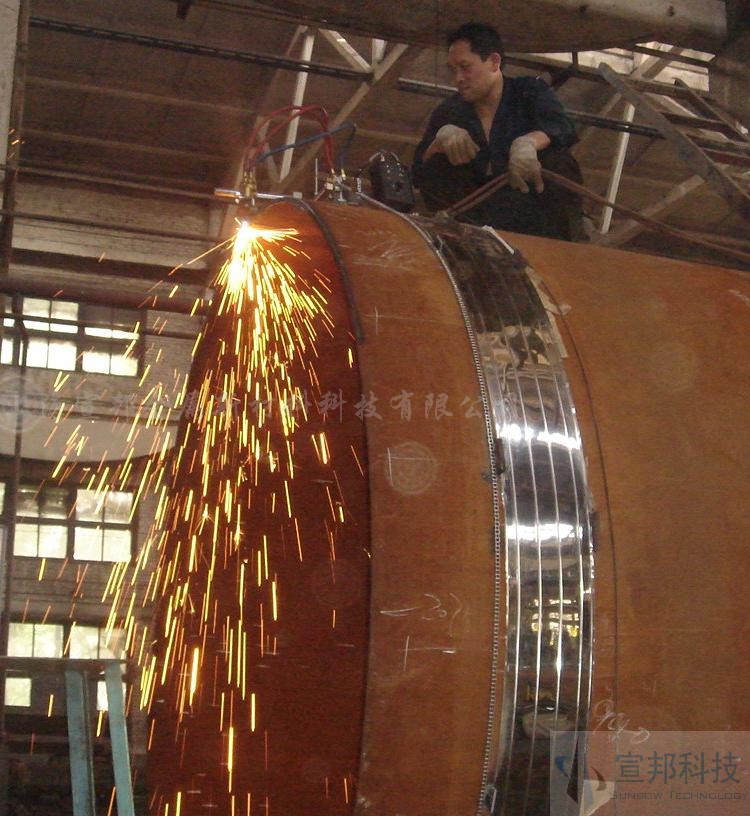

六、应用实例
